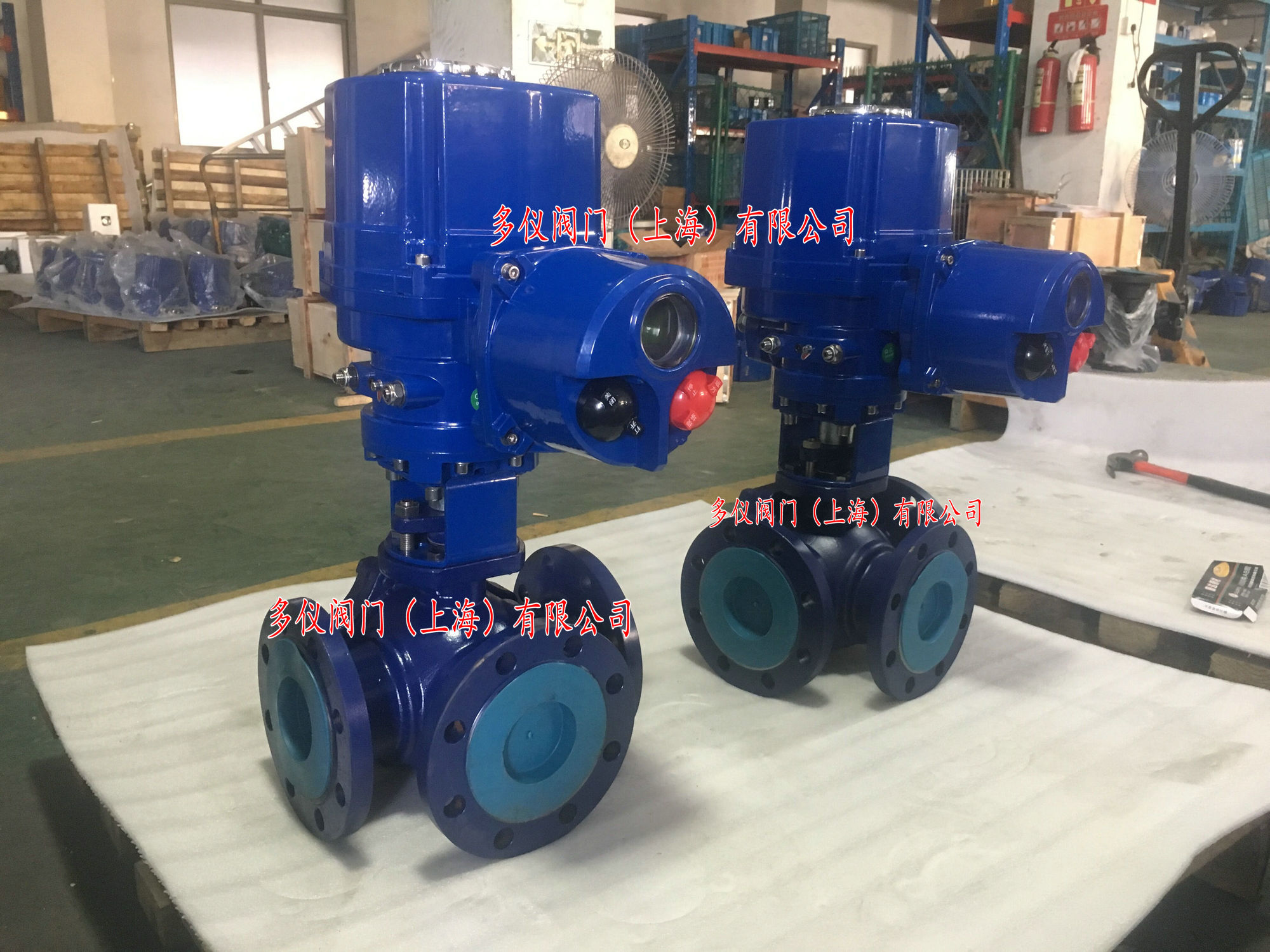

防爆電動三通調節球閥圖片
時間：2018-08-27 23:18:07 來源：多儀閥門 點擊：0次
防爆電動三通調節球閥是一種多功能高性能三通旋轉閥，不僅可適用于易燃易爆場所（防爆等級EX dII BT4），并可根據相關模擬量信號（4-20mA、0-10V、1-5V）控制管道介質的流量、壓力等參數，還能達到對管道介質流向的切換以及分流或合流的作用。
防爆電動三通調節球閥主要由防爆電動裝置及調節模塊與T型或L型三通球閥組成，通過輸入控制信號及相關電源即可控制球閥運轉，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
防爆電動三通調節球閥根據結構不同分為T型和L型，T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
三通球體流向圖
|
公稱通徑DN(mm) |
15~200 |
|
公稱壓力(MPa) |
PN1.6-6.4MPa |
|
動作范圍 |
0～90° |
|
閥座溫度 |
PTFE：-30℃～180℃ PPL ：-30℃～250℃ 硬密封：-30℃～450℃
|
|
結構形式 |
三通T型、三通L型 |
|
閥體材質 |
WCB、304、316 |
|
適用介質 |
水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質。 |
|
控制形式 |
開關到位燈(開關兩位控制)、無源觸點信號、智能調節(4～20mA模擬量信號控制) |
